FAC KDT100.100 – Kit Autoportante Telescopico Serie 1000 (da 4 a 7 m / max 600 kg)

Descrizione Breve

Il kit autoportante telescopico FAC KDT100.100 (Serie 1000) è la soluzione professionale progettata per la realizzazione di cancelli scorrevoli di grandi dimensioni in contesti residenziali, commerciali o industriali dove lo spazio di manovra posteriore è limitato. Unisce le elevate prestazioni della Serie 1000 alla tecnologia telescopica a due ante sovrapponibili, eliminando del tutto la necessità di posare un binario a terra. È ideale per aperture con luce di passaggio da 4,00 a 7,00 metri e una portata massima fino a 600 kg.

Descrizione Dettagliata del Prodotto

Massima Ottimizzazione dello Spazio per Ampi Vani di Passaggio

Quando lo spazio di arretramento posteriore è ridotto e le dimensioni dell'apertura sono importanti, un cancello monoblocco tradizionale risulta spesso impossibile da installare. Il kit KDT100.100 risolve il problema garantendo stabilità e massima efficienza meccanica:

• Ingombro Posteriore Minimizzato: La suddivisione della struttura in due ante telescopiche (S1 e S2) consente di ridurre drasticamente la lunghezza della coda di scorrimento oltre la luce di passaggio rispetto a un autoportante standard.

• Nessuna Guida a Terra: Essendo un sistema autoportante sospeso, elimina del tutto la rotaia a terra. È la scelta perfetta in presenza di pavimentazioni preziose, terreni sconnessi, pendenze, presenza di ghiaia o frequenti nevicate.

• Movimento Sincronizzato e Fluido: I carrelli rinforzati della Serie 1000 e il sistema di trasmissione a fune d'acciaio garantiscono un'apertura e una chiusura perfettamente coordinate, silenziose e sicure anche con ante imponenti.



Caratteristiche Tecniche e Limiti di Impiego del Cancello

• Codice Articolo: KDT100.100

• Serie: 1000

• Larghezza Passaggio Utile (A): Da 4,00 m a 7,00 m

• Portata Max Cancello (Z min): Fino a 600 kg

• Altezza Max Consigliata (h max): 2,00 m

• Velocità Massima Anta S2: 0,18 m/s

• Materiale: Acciaio zincato ad alta resistenza contro ruggine ed agenti atmosferici

• Configurazione: 2 ante telescopiche (Anta motrice S1 + Anta trainata S2)

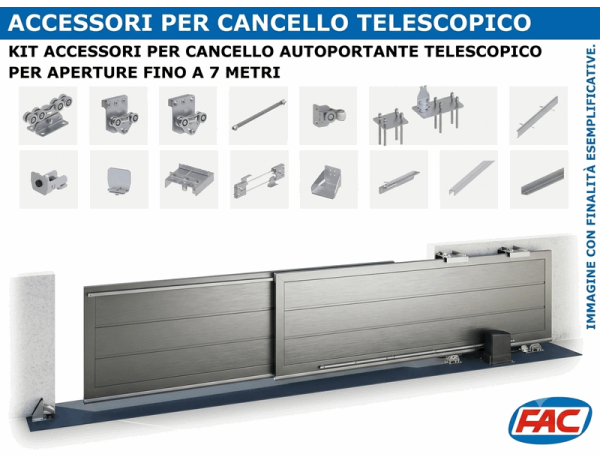

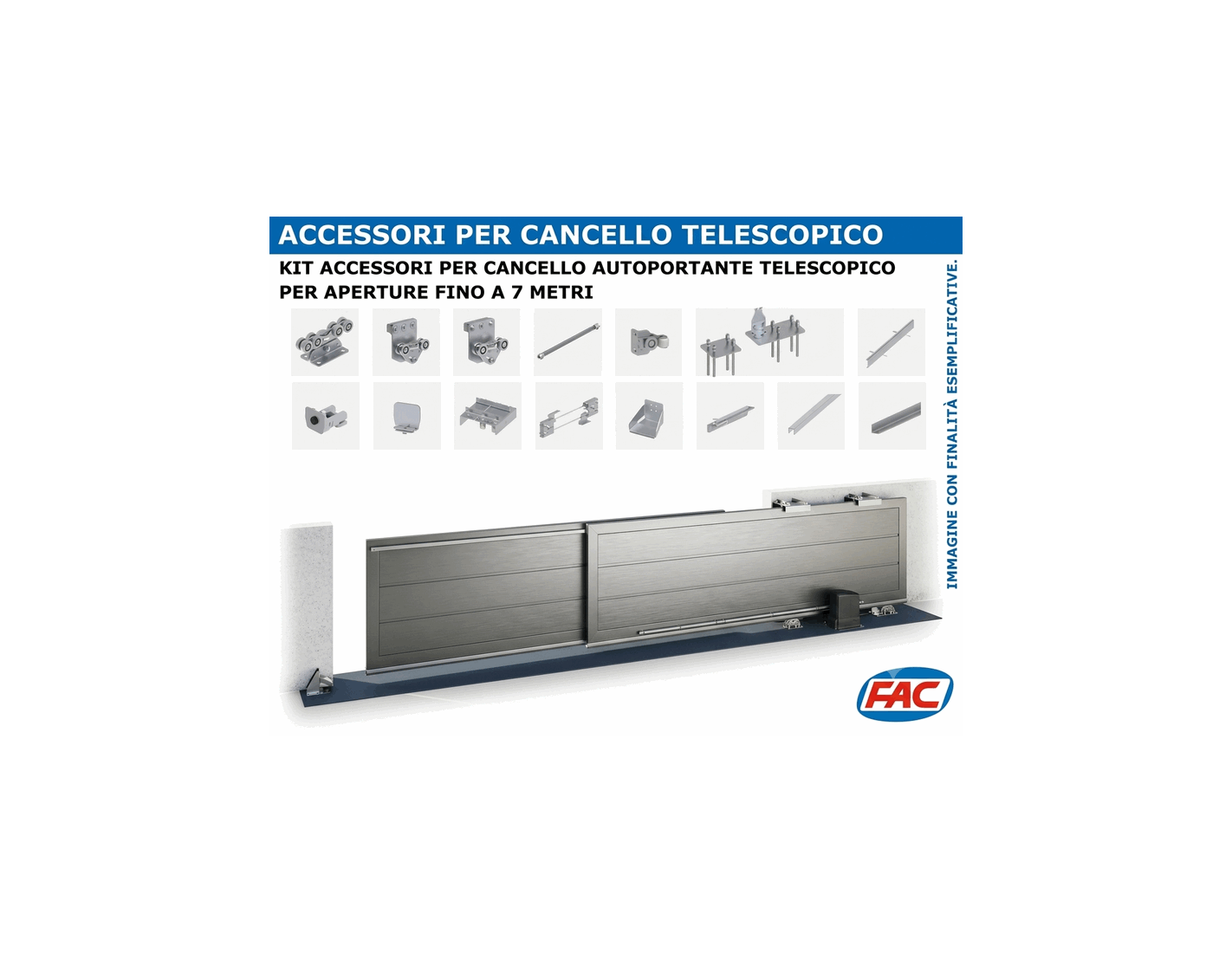

Contenuto del Kit

Il pacchetto KDT100.100 comprende la dotazione meccanica completa per l'assemblaggio del sistema:

• Carrelli di supporto autoportanti Serie 1000 con piastre di ancoraggio e regolazione a terra ad alta resistenza.

• Gruppo di trasmissione a fune d'acciaio completo di carrucole di rinvio, scatole di protezione, staffe di trazione e pretensionamento.

• Profilo guida e olive di centraggio rinforzati per mantenere il perfetto allineamento delle ante durante la corsa.

• Carrelli superiori di scorrimento (fissi e regolabili) per l'aggancio e il traino dell'anta secondaria (S2).

• Carter e componenti di protezione per coprire gli organi di rinvio e prevenire inceppamenti.

• Battenti di arresto meccanici e accessori di finecorsa.

• Nota: La monorotaia zincata Serie 1000 e la cremagliera per la motorizzazione vanno acquistate separatamente in base alla misura specifica delle ante.



Consigli per la Motorizzazione e l'Installazione

1. Dimensionamento del Motore: Per calcolare correttamente la potenza dell'automatismo da applicare sull'anta motrice (S1), utilizzare la formula standard FAC:

   Massa di riferimento} = (Peso S1 + Peso S2 x 2) 1,5

   (Si raccomanda l'uso di motoriduttori per uso intensivo dotati di gestione delle rampe di accelerazione e decelerazione per evitare stress alla meccanica di trasmissione).

2. Tensionamento della Fune: Verificare accuratamente la tensione della fune metallica in fase di collaudo affinché rimanga ben allineata e garantisca un trascinamento fluido.

3. Manutenzione Programmata: Si consiglia un controllo periodico di lubrificazione e serraggio dei carrelli e componenti di scorrimento ogni 3 mesi o al massimo ogni 8.000 cicli.

Documenti Scaricabili

• [PDF] Scheda Tecnica e Manuale di Montaggio FAC KDT100.100 (Serie 1000)
