Sistema di trascinamento in Kit brevettato FAC Srl, per la movimentazione di un cancello scorrevole a due ante affiancate.
Questo Kit è adatto per aperture massime fino a 15 metri e con binario per ruote con gola a V con S2 anta secondaria max 400 Kg
Molto interessante questo sistema che permette anche l'installazione della classica automazione per cancelli scorrevoli, ma con la possibilità di regolare e abbassare la velocita della corsa del cancello, FAC Srl su questi impianti consiglia che la velocità della prima anta, (quella collegata al motore) non superi 0,09 m/s mentre la seconda anta (quella trascinata) abbia una velocità massima di 0,18 m/s.
E comunque possibile installare motorizzazioni leggermente più veloci ma facendo particolare attenzione a regolare in modo soft le partenze e le frenate del cancello.
INFO TECNICHE DEL COSTRUTTORE PER L'INSTALLAZIONE DELL'AUTOMAZIONE:
1. Massa di riferimento per la scelta del motore = Peso S1 prima anta + (2x Peso S2 seconda anta) =S1+S2+S2
2. Velocità massima di S2 = 0,18m/s
3. Arresti e partenze bruschi stressano il sistema riducendone la durata inoltre possono causare malfunzionamenti e rotture
4. Considerevoli variazioni di velocità possono innescare effetti elastici tra le ante
5. É obbligatoria l’installazione delle viti di sicurezza ( Fig.18 del manuale) e di battenti di finecorsa
6. Tensione ottimale della fune : sufficiente a mantenere la fune orizzontale, una tesione superiore o inferiore ne abbrevia la durata.
7. Tipologia di motore consigliato: 24 Volt DC
DOWNLOAD:
Quando ci sono problemi di spazio i cancelli telescopici risultano essere soluzione migliore. Di solito, vengono suddivisi in due o tre ante.
La tipologia più comune è composta da due ante affiancate che scorrono su guide parallele a terra. Grazie al particolare meccanismo di trascinamento di facile installazione, le ante si muovono simultaneamente in apertura e chiusura. In fase di apertura, le ante si “impacchettano” tra di loro, sovrapponendosi completamente una all’altra.
Sia nel caso di due ante che di tre ante è possibile installare un'automazione dotata di elettronica di ultima generazione che consente all’installatore di rallentare la velocità in modo che la seconda e/o terza anta del cancello scorrevole telescopico non vada a sbattere nella fase terminale della corsa.

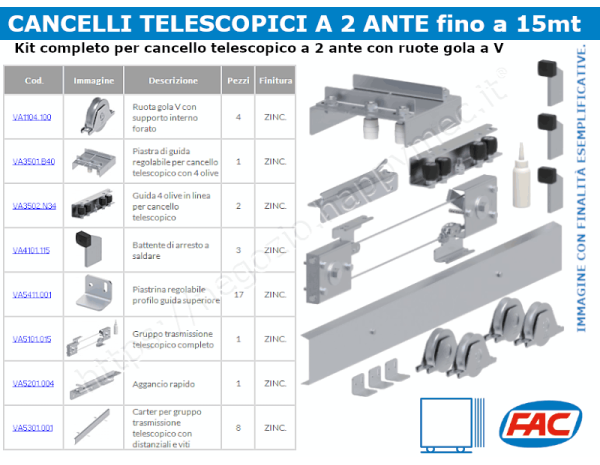

KIT KA5100.104 - apertura fino a 15 mt con ruote gola a V
Il kit contiene:
n. 4 pz. art. VA1104.090 Ruota gola a V con supporto interno forato
n. 1 pz. art. VA3501.A30 Piastra di guida regolabile per cancello telescopico
con 4 olive
n. 1 pz. art. VA3502.N34 Guida 4 olive in linea per cancello telescopico
n. 1 pz. art. VA5101.004 Gruppo trasmissione telescopico completo
n. 1 pz. art. VA5201.004 Aggancio rapido
n. 2 pz. art. VA5301.001 Carter per gruppo di trasmissione telescopico con
distanziali e viti
n. 3 pz. art. VA4101.092 Battente di arresto a saldare
n. 6 pz. art. VA5411.001 Piastrina regolabile profilo guida superiore
Articoli correlati (non inclusi nel kit):
VA4203 - Battente di sicurezza frontale (dipende dal tubolare del cancello)
VA2402 - Rotaia a pavimento. Dipende dalle ruote installate sul cancello, se
gola tonda o gola a V.
VA5401 - Profilo guida superiore a U 40x40x2 mm in barre da 3 mt.
