Kit sistemi di apertura per cancelli pieghevoli di FAC Srl.

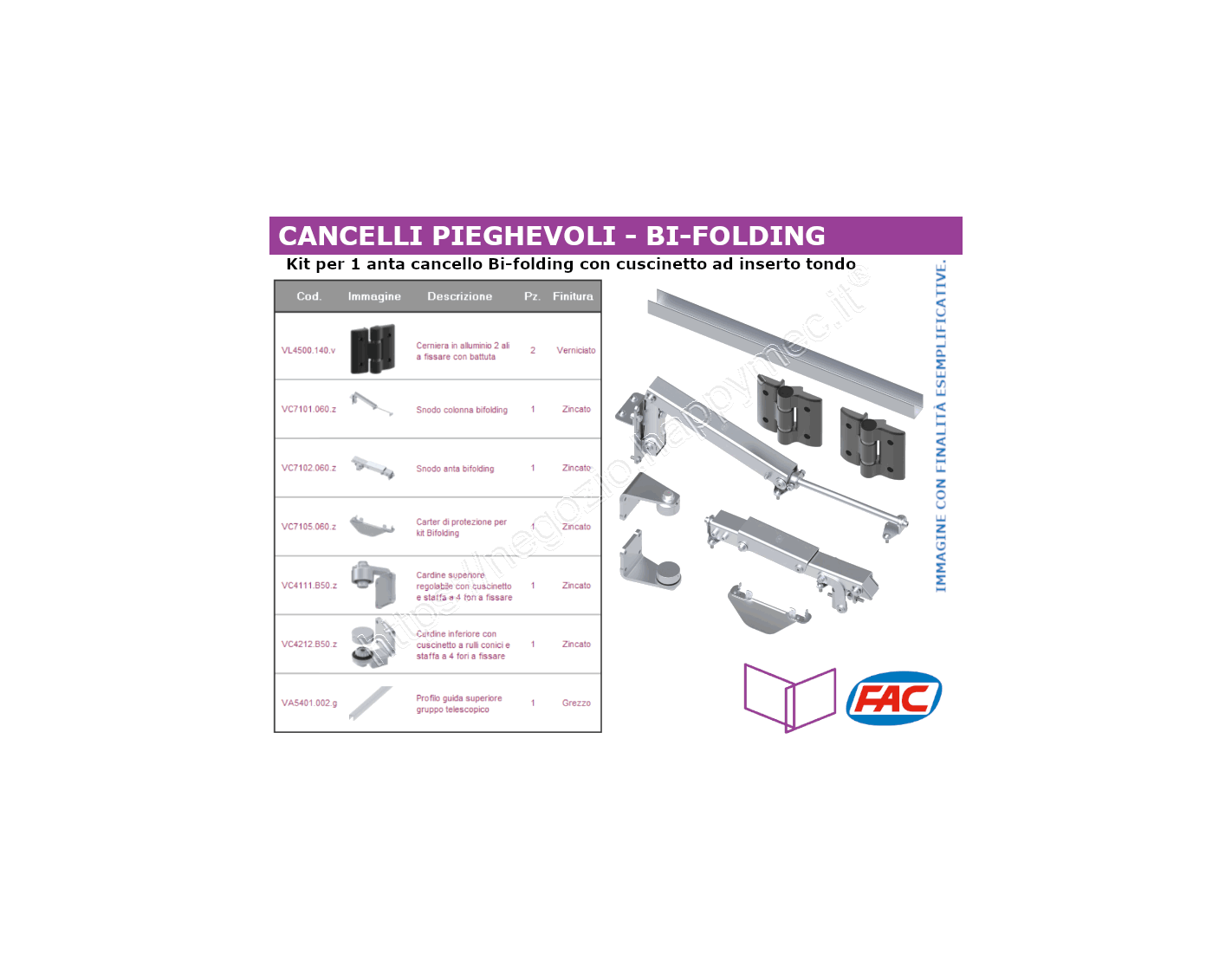

Il kit per tubolare tondo Ø50 contiene:

n. 1 pz - art. VC4111.B50.z Cardine superiore zincato Ø50 c/cuscinetto, piastra 4 fori per Bi-Folding

n. 1 pz - art. VC4212.B50.z Cardine inferiore zincato Ø50 per cancello Bi-folding

n. 1 pz - art. VC7101.060.z Snodo colonna per Bi Folding 90 Tub. Max 60 mm.

n. 1 pz - art. VC7102.060.z Snodo anta per Bi Folding 90 Tub. Max 60 mm.

n. 2 pz - art. VL4500.140.v Cerniere alluminio 2 ali mm 140 Vern. nera

n. 1 pz - art. VC7105.060.z Carter di protezione per Bi Folding

n. 1 pz - art. VA5401.002.g Profilo guida superiore per Bi-folding L.1,9 mt.

Scarica la scheda tecnica

Maggiori info:

Il kit bifolding è garantito per qualsiasi difetto di produzione e fino a 10.000 aperture.

In ogni caso, essendo un sistema meccanico molto robusto, l’usura coinvolgerà eventualmente solo alcune boccole in teflon che una volta sostituite ridaranno nuova vita al sistema.

E’ un sistema di apertura che vendiamo da molto tempo e per il momento di ricambi di boccole praticamente non ne abbiamo mai venduti.

Naturalmente, per un funzionamento corretto il sistema dovrà essere installato su un cancello progettato e installato secondo le schede tecniche, rispettando quindi pesi, dimensioni, rigidità di struttura e tutte le specifiche ivi riportate. Dunque la durata e il buon funzionamento dell’articolo dipenderanno da una buona progettazione, installazione e motorizzazione più che dall’articolo in sé.

La progettazione e l’installazione del cancello e di questo sistema sono strettamente legate e la cosa più importante è che il tutto venga realizzato da un artigiano, carpentiere competente che prenda visione del sistema e che si assuma la responsabilità dell’opera e non adatto al "fai da te".

La struttura, per consentire un corretto funzionamento, dovrà essere rigida e rispettare i pesi come da scheda tecnica in modo da non causare cedimenti ed effetti elastici durante il funzionamento.

Il tutto può essere motorizzato sia con un motore a braccio o interrato (L’interasse rotazione da rispettare è di 95 mm).

(Per questo tipo di apertura è consigliabile utilizzare automazioni interrate con finecorsa millimetrico anche in chiusura)

Per un corretto funzionamento di questo sistema di apertura le ante, per arrivare ad essere completamente impaccate, devono per forza fare 90° gradi (ne più ne meno).

Il sistema dovrà lavorare uno spessore di 60mm, il che vuol dire che se si usano tubolari da 50mm si dovrà spessorare rispettivamente di 10mm nella zona dove il braccio verrà applicato (vedi schede tecniche fig 5 nel manuale di installazione).
